LiDAR visuell intelligent overvåking

ST2303B/S V4.0-r LiDAR Visual Intelligent Monitoring
√ Ansvarlig at enheten tar i bruk en dobbel-kameraintegrert designstruktur
√ Utstyrt med et stjernelys-nivå lavt-lysstyrkekamera
√ Point Cloud Sann-tidsinnsamling, LiDAR (Light Detection and Ranging), Visual Intelligent Monitoring, Multi-sensor Data Fusion
√ Kan enkelt kontrollere miljøer med lite-lys og nattscener, og møte behovene til 24-timers overvåking
√ 3D-rekonstruksjon, front-analyse, intelligent identifikasjon, kobling med synlig lys
√ Samler video-/bildedata, overvåker og identifiserer automatisk skjulte farer og gir tidlige advarsler i tide
√ Realiserer funksjonen til visualisert online overvåking av overføringslinjer

Sende bookingforespørsel

produkt introduksjon

Hvis du trenger lidar visuell intelligent overvåking for å hjelpe med virksomheten din, kan du gjerne kjøpe med fabrikken vår. Som en av de ledende slike produsentene i Kina, vil vi tilby deg lav pris og uovertruffen tjenester.

Våre visuelle overføringslinjeløsninger er mye brukt i State Grid og China Southern Power Grid. Vi installerte vårt front-utstyr på 30 000 overføringslinjetårn i Kina. Våre løsninger brukes til å intelligent identifisere sikkerhetsfarer i kraftledninger og kommunikasjonsfiber, samt i det omkringliggende miljøet. Og det vil automatisk alarmere til den elektroniske plattformen for å varsle arbeidere om å vedlikeholde. Dette reduserer sannsynligheten for ulykker betraktelig (reduserer blackout og turrater) og kan erstatte manuelle inspeksjoner. Den løser 80 % av elektroniske overvåkingsproblemer til 20 % av kostnadene. Den omfattende overvåkings- og tidligvarslingsinformasjonen om kanalskjulte farer blir presset i sanntid 24 timer i døgnet, noe som forbedrer kvaliteten på OHL-inspeksjoner.

product-628-421

Video

Beskrivelse

Enheten tar i bruk designstrukturen til kamera- og LiDAR-integrasjon, og inkluderer ikke-gjentatt skanning LiDAR-sensor. Gjennom integrert enhetsintegrasjonsteknologi, multi-sensordatafusjonsteknologi, intelligent administrasjonsteknologi for stordataplattformer, designet LiDAR sann-tids tre-dimensjonal rekonfigurering av kraftoverføring skjulte problemer med nøyaktig avstandsenhet og visualiseringsvarslingssystem, for å løse overføringskanalkjøretøyer, trevekst, terrengendringer og skjulte problemer med integrasjon av trådbuesag. Realiserte overføringskanalens synsfelt tre-dimensjonal rekonstruksjon, raffinering av skjulte overføringsproblemer og visualisering av tidlig varsling.

Søknadsbakgrunn

Overhead overføringslinjer er vanligvis flere kilometer til hundrevis av kilometer lange. Linjeutstyr opererer i det naturlige miljøet i lang tid og påvirkes av ulike klimatiske forhold (som stormer, flom, is og snø, tung tåke, forurensning, lynnedslag, etc.); i tillegg kommer andre ytre skader (som anleggsmaskinskader etc.). Disse faktorene setter den sikre driften av linjen til enhver tid i fare. Derfor, når en feil oppstår, tar det lang tid å reparere, noe som resulterer i forskjellige grader av tap. Det er nødvendig å styrke inspeksjonen av linjen, reparere og eliminere skjulte farer i tide, og formulere sikkerhetstiltak.

Hvorfor velge Senter Vision Intelligent inspeksjonsutstyr for overliggende overføringslinjer

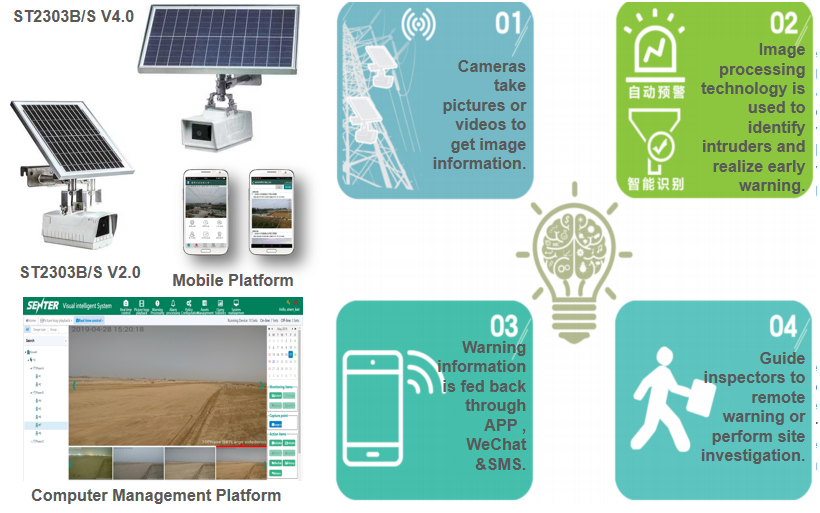

SENTER ST2303B høyoppløselig-overvåkingskamerasystem kan utføre ekstern overvåking av nettsteder. Den er designet for å brukes på et sted hvor det ikke er strømelektronisk, ikke noe nettverk. Fordi den drives av solcellepaneler, kommuniserer den med datasystem eller mobilapp via GSM, 2G, 3G, 4G.

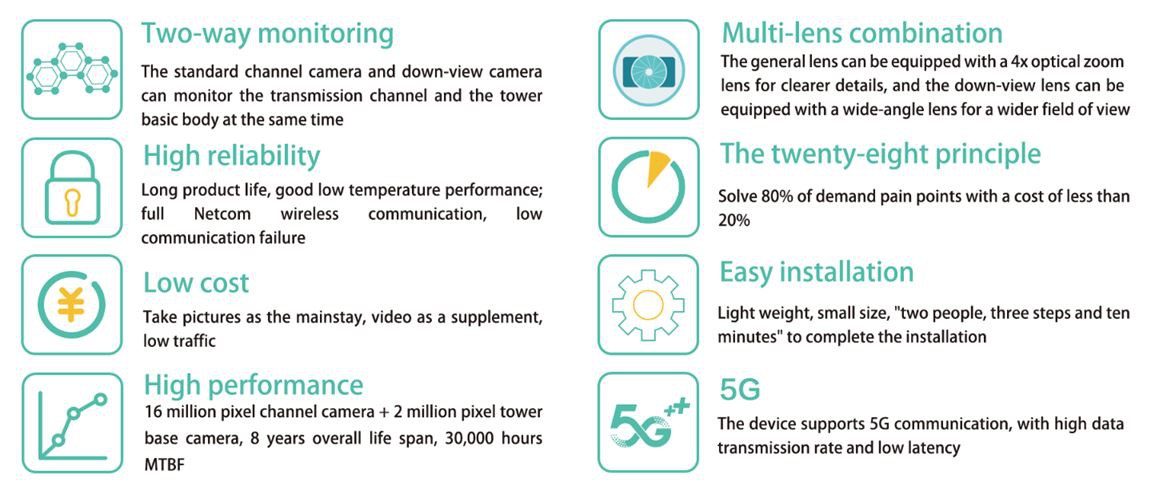

Vi bruker mindre enn 20 % av kostnadene for å løse 80 % av etterspørselssmerter, redusere kostnadene betydelig og forbedre levetiden.
Det viktigste er at vi kan finne skjulte farer på forhånd, som skogbranner, kraner, fugleskader og alle farene som kan skade overføringslinjen, og så kan inspeksjonspersonellet komme til stedet i forkant, og dermed redusere strømbruddsraten kraftig.

Teknisk parameter

Kamera
Sensortype	Dagsynslinse: 1/4-tommers CMOS Nattsynslinse: 1/2 tomme CMOS
Piksler	Dagsynslinse: 16 millioner Nattsynslinse: 2 millioner
Maksimal oppløsning	Dagsynslinse: 4608×3456 Nattsynslinse: 1920×1080
Minimum belysning	Farge: 0,001Lux@F1,5 Svart og hvit: 0,0005Lux@F1,5
Kameralinse
Brennvidde på objektivet	Dagsynslinse: 3,7 mm Nattsynslinse: 4,9 mm
Linseåpning	Dagsynslinse: F2.0 Nattsynslinse: F1,65
Felt-av-synsvinkel	Dagsynslinse: V50,6 grader H64,3 grader D76,2 grader Nattsynslinse: V46 grader H82 grader D94 grader
Laser radar
laser bølgelengde	905nm
FOV	Ikke-Gjentatt skanning: 70,4 grader (horisontalt) x 77,2 grader (vertikalt) Gjenta skanning: 70,4 grader (horisontalt) x 4,5 grader (vertikalt)
Stråle divergensvinkel	0,03 grader (horisontalt) x 0,28 grader (vertikalt)
Punktsky Utgang	240 000 poeng/sek (konfigurerbart første eller sterkeste ekko) 480 000 poeng/sek (dobbelt ekko) 720 000 poeng/sek (trippelekko)
Dataforsinkelse	Mindre enn eller lik 2ms
Human eye safety level (HESL)	Klasse 1 (IEC 60825-1:2014) sikkerhet for mennesker
Profesjonell intelligens
Intelligent identifikasjon	Støtter automatisk identifikasjon av vanlige skjulte farer i transmisjonskorridorer: anleggsutstyr (tårnkraner, kraner, pumpebiler, gravemaskiner, bulldosere, spader, valser, gaffeltrucker, pælerigger, veihøvler, gravere, isolerte bøttebiler, lastebiler), manglende fiksturer (isolatorer med støtdemper, bolter med bolter manglende pinner), røyk fra bakkebranner (røyk, åpen ild) og fremmedlegemer i ledertråder (fremmedobjekter over ledningene, fremmedlegemer under ledningene-støv-tette nett, fremmedlegemer under ledningene-reflekterende filmer) og så videre.
Front-analyse	Støtter skjult fareanalyse på enhetssiden etter at enheten har fanget opp den skjulte faren, og overfører analyseresultatene direkte tilbake til baksiden-, noe som forkorter vakuumperioden for bildeanalyse og reduserer trykket på bak-serveren.
Lokal lagring tilbake-avslutt tilgang	Støtt utstyr for lokalt å lagre videoopptaket, ta syklusen for å dekke lagringsmodus, støtte baksiden- når som helst for å få tilgang til utstyrssiden av videoopptaket, redusere trafikkkostnadene
Fusjonsanalyse	Støtter fjernutløsning av LIDAR-enheter for aktivt å samle punktskydata i synsfeltet, og fusjonsanalyse av skjulte farer i synsfeltet ved hjelp av bilder og punktskydata
Utløst av en kobling	Støtte og synlig lyskoblingsanalyse, kanallinsen for å identifisere og analysere den skjulte faren i synsfeltet etter koblingen av LiDAR for å analysere punktskydataene i synsfeltet, og laste opp alarminformasjonen til plattformen.
Video
Videokomprimeringsstandard	H.264;H.265;MJPEG
Konvertering fra dag-til-natt	Tidssoneposisjonering / optisk registrering
Bred dynamikk (fysikk)	Støtte
Tåkegjennomtrengelighet	Elektronisk gjennomsiktig tåke
Signal-til-støyforhold	Større enn eller lik 55dB
Anti-shake-funksjon	Elektronisk stabilisering
Internett
Nettverksprotokoll	HTTP;HTTPS;TCP/IP;IPv4;RTSP;UDP;SMTP;NTP;DHCP;DNS;DDNS;IPv6;802.1x;SSL;Qos;FTP;UPnP;ICMP;SNMP;SNMPv1/v2c/v3(MIB2);IGMP;IPARP;RTCP;RTP;PPPoE Filter;RTMP;Bonjour;TCP;SMB;NFS;NA
Trådløs standard	3G/4G/5G Full Netcom (Mobil/Link/Telecom)
Wi-Fi	Støttes, men anbefales kun for testing
Strømforsyning
Strømforsyningsmetode	Solcellepanel pluss batteri
Strømforbruk	0,25W (skanne punktskydata og ta et bilde hvert 60. minutt) 0,35W (skanne punktskydata og ta et bilde hvert 30. minutt) (Arbeidstid 30S, 24 timer i døgnet)
Solcellepanel/batterikapasitet	Standard 18V90W/12.8V50AH 20-30 dager 12,8V 120W/12,8V50AH
Strømforsyning	Litium jernfosfatbatteri
Arbeidsmiljø
Driftstemperatur	-25 grader ~+70 grader
Driftsfuktighet	Mindre enn eller lik 95 %
Beskyttelsesklasse	IP67
Rammeverk
Skallmateriale	Støpt-aluminium
Produktstørrelse	370,9 mm143,5 mm134,7 mm (L×B×H)
Nettovekt	3,2 kg
Installasjonsmetode	Vegg-montert, vinkel-montert
Andre varer
Nattesyn karakter	Stjernelysvurdering
Lagringskapasitet	Valgfritt tillegg-på TF-kort 16G, 32G, 64G, 128G
Antenner	Innebygd-antenne
Posisjoneringsfunksjon	Støtte GPS
MTBF	Større enn eller lik 30 000 timer
Kamerajustering	Omni-manuell justering i henhold til overføringslinjens retning
Overvåkingssyklus	Front-analyse av standardintervallet på 5 minutter per bilde, tidsbestemt returstandard 1 time per bilde og samplingstidsperiode kan angis fritt. utstyr for å ta bilder av front-analysen, identifisering av skjulte problemer kommer umiddelbart tilbake, ingen skjulte problemer returnerer tidsbestemt retur
